GSP Tools
Werkzeuge für effiziente Archicad-Projekte
Hier finden Sie kompakte Anleitungen zu den wichtigsten GSP Tools. Einige Inhalte sind öffentlich zugänglich, andere werden Schritt für Schritt erweitert.
Tipp
Nutzen Sie die Übersicht, um sich schnell einen Eindruck zu verschaffen und direkt zur passenden Anleitung zu springen.
Deckenöffnungs-Etikett
Etiketten für Deckenöffnungen effizient platzieren
Die Vorteile dieses Etiketts liegen darin, dass bei nur einmaliger Platzierung zwei Etiketten – jeweils eine in jedem relevanten Geschoss – erscheinen, welche separat bearbeitet werden können.

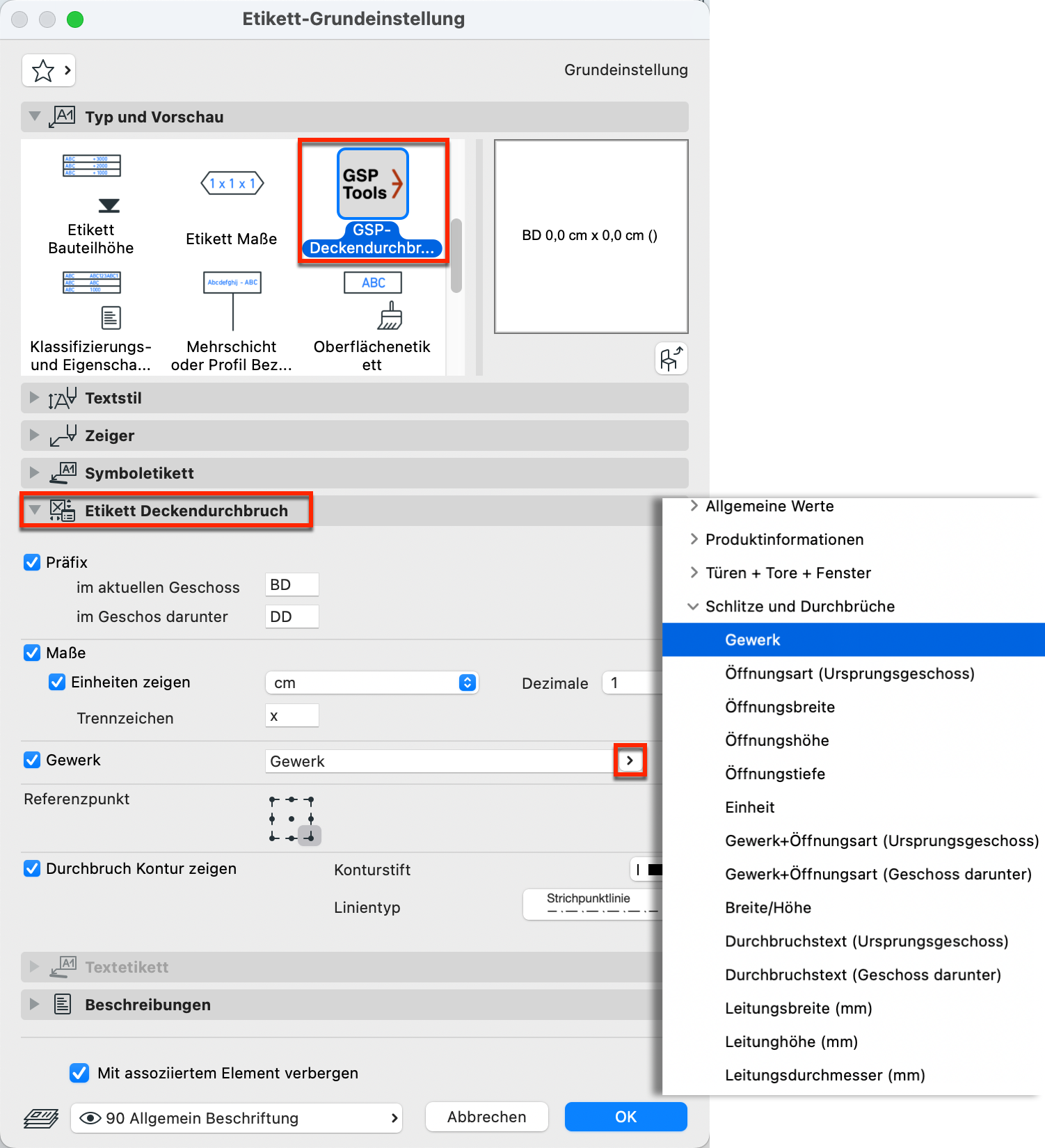

Öffnen Sie zuerst die Grundeinstellungen des Etikett-Werkzeugs. Wählen Sie das Etikett GSP Deckendurchbruch aus und öffnen Sie den Reiter Etikett Deckendurchbruch. Stellen Sie alle benötigten Parameter ein.

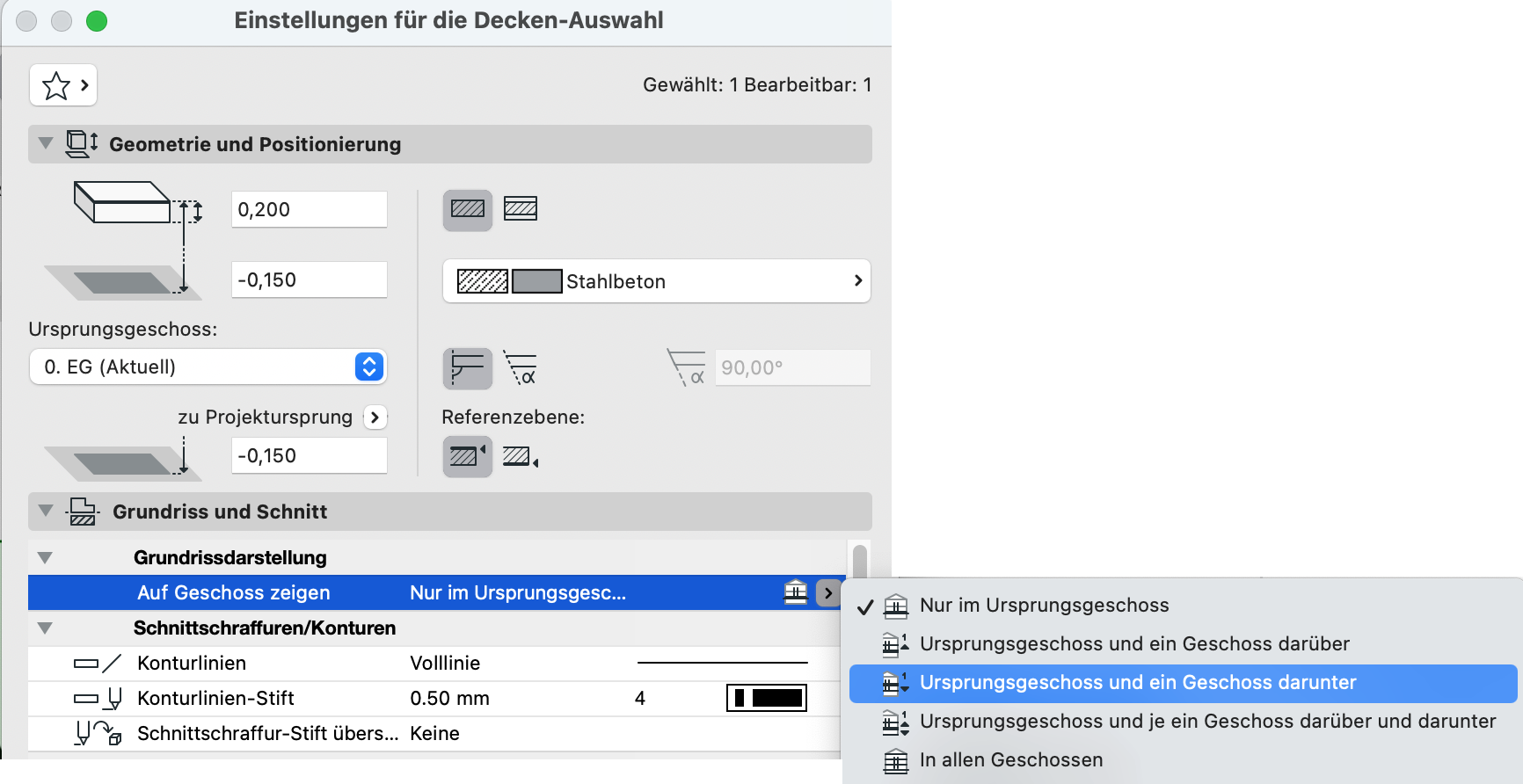

Hinweis: Stellen Sie sicher, dass die gezeichnete Decke in den relevanten Geschossen dargestellt wird – somit wird auch der Durchbruch und später das platzierte Etikett in diesen Geschossen sichtbar.
Tipp
Überprüfen Sie die Etiketten in beiden Geschossen und passen Sie sie bei Bedarf in den Etikett-Grundeinstellungen an.
Palette öffnen und Standard einstellen
Öffnen Sie die Palette Deckenöffnungs-Etikett über das Menü GSP Tools oder rufen Sie die GSP Tools-Palette auf.
Klicken Sie auf den ersten Button in der Palette – es erscheint ein weiteres Dialogfenster, in dem Sie auf Standardeinstellungen vom Bibliothekselement klicken.

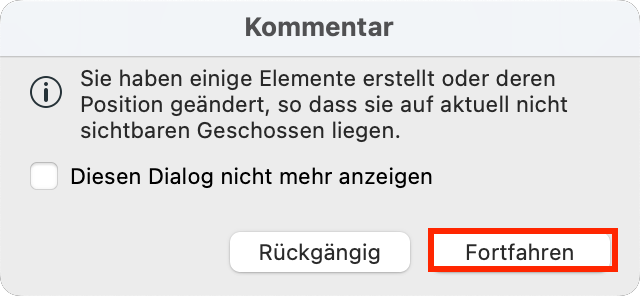

Klicken Sie mit dem Stift-Cursor auf eine Deckenöffnung diese wird mit einem Etikett versehen. Bestätigen Sie ggf. die Meldung zur Sichtbarkeit in den Geschossen mit Fortfahren.
Hinweis
Stellen Sie sicher, dass die gezeichnete Decke in den relevanten Geschossen sichtbar ist, damit der Durchbruch und das Etikett korrekt erscheinen.

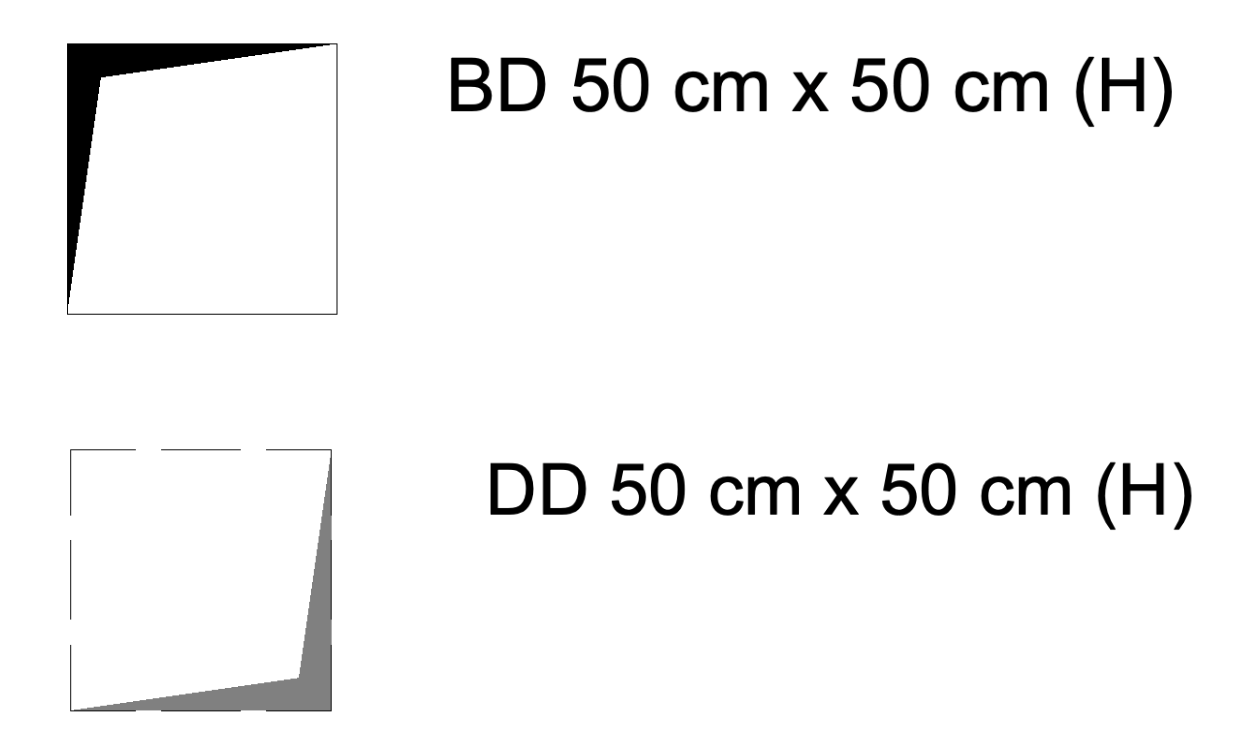

Etiketten prüfen
Überprüfen Sie die Etiketten in beiden Geschossen und nehmen Sie bei Bedarf Änderungen in den Etikett-Grundeinstellungen vor.
Ergebnis
Beide Etiketten bleiben synchron und zeigen die korrekten Maße in den jeweiligen Geschossen an.
